Hall efekt vs potenciometarske palice
Kako se povećava potreba za upravljačkim palicama, dizajneri su pod sve većim pritiskom da postignu zahtjeve upotrebe, a istovremeno smanjuju troškove. Ovi zahtjevi uključuju, ali nisu ograničeni na osjetljivost, preciznost, malu snagu, glatkiji rad, prilagođenu veličinu instalacije i višenamjenske funkcije. Posebno je važno u industrijskim okruženjima gdje je pravilna kontrola teške opreme ključna za sprečavanje povreda na radu ili gubitka produktivnosti.
CGEC je prilagođeno razvio nekoliko vrstaindustrijske električne paliceza opsluživanje proizvođača originalne opreme (OEM) i operatera u industrijskim, komercijalnim i potrošačkim okruženjima. Kad se fokusiraju na industrijsku primjenu, upravljačke palice za strojeve i opremu igraju ključnu ulogu. Iz tog razloga važno je poznavati dvije vodeće vrsteindustrijske palice: joystici sa Hall efektom i joystick potenciometra.
Ključna razmatranja industrijskih električnih džojstika
Sve vrste joysticka imaju prednosti i nedostatke. Važno je biti svjestan osnovne dinamike i potenciometra i džojstika na bazi Hall efekta kako biste odabrali onaj koji odgovara vašoj specifičnoj primjeni.
Karakteristike ručke tipa Hall:
● Otkrivanje beskontaktnog ugla Holla
● dugotrajan
● Visoka otpornost na zagađenje
● Trend u budućnosti
Karakteristike ručke tipa potenciometra:
● Pasivne komponente
● Snažna sposobnost protiv smetnji
● Veliki raspon napona
● Mala potrošnja energije

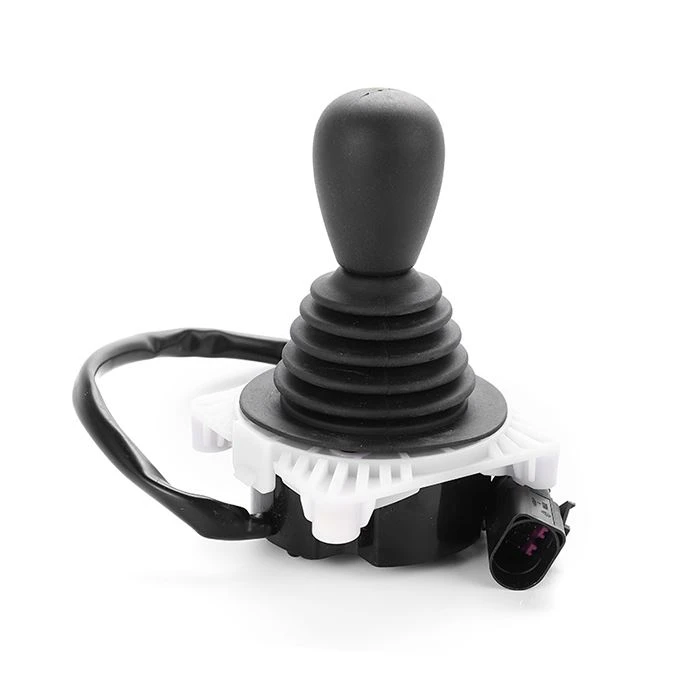

Rukovatelj upravljačke palice viljuškara

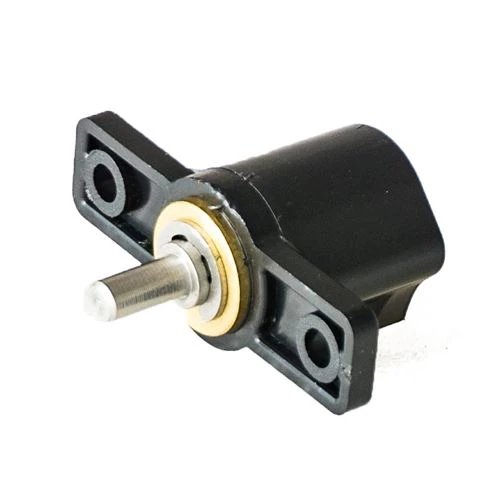

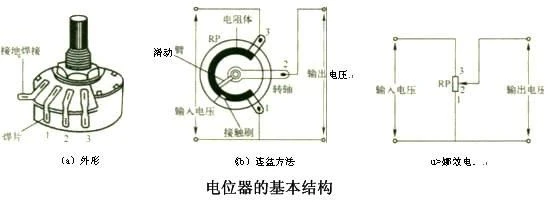

Potenciometar je promjenjivi otpornik koji koristi fizičku ruku brisača koja klizi po unutarnjem električnom elementu za promjenu otpora. Potenciometri se tradicionalno koriste kao analogni razdjelnici napona koji pružaju izlazne signale napona i proizvedeni su pomoću jedne od nekoliko vrsta električnih elemenata: ugljika, kermeta, namotane žicom ili provodljive plastike. Svaki od ovih izbora ima svoje prednosti i nedostatke, međutim svi su podložni eventualnom trošenju uzrokovanom trenjem klizanja ruke brisača pri okretanju osovine potenciometra. Potenciometri tipa kermet i ugljik ne koriste se često u aplikacijama s joystickom jer su niži u životu i najbolje se koriste u operacijama s niskim ciklusom, poput funkcija postavljanja ploče.
Tako CGEC nudi tri serije potenciometarskih džojstika HJ12, HJ15, HJ18 koji se koriste za upravljanje viljuškarom.

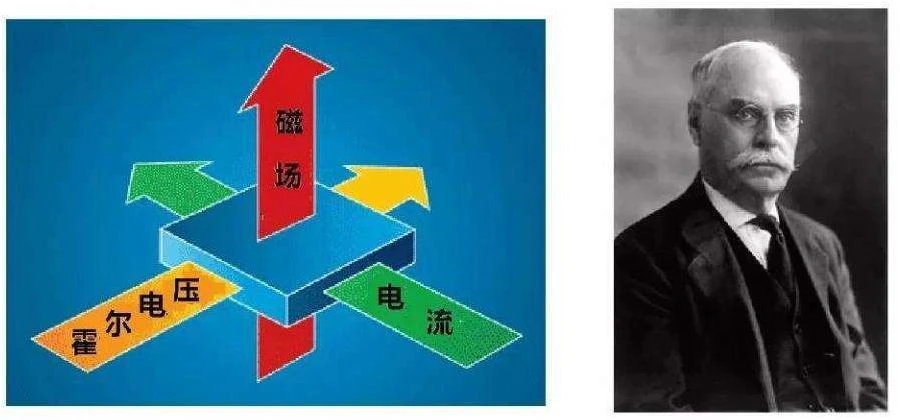

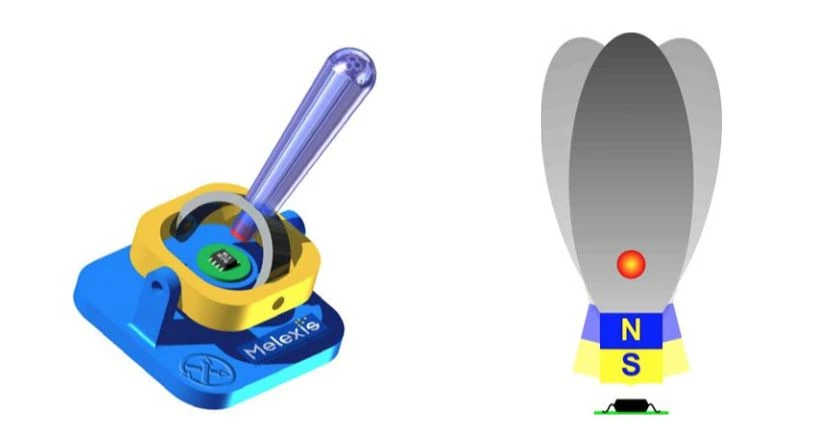

Industrijski električni joystici s Hall efektom prema principu Hall efekta, signal pomaka koji se prenosi rukom pretvara se u promjenu gradijentnog magnetskog polja između Hallovog elementa i čelika s permanentnim magnetom, a električni signal se izlazi. s promjenom magnetskog polja, senzor Hall efekta djeluje baš poput potenciometra, ali eliminira degradaciju elementa jer nema potrebe za fizičkom ručicom brisača. Magnet spojen iznutra na kraj vratila nalazi se u neposrednoj blizini čipa s Hall efektom, ali nikada ne dolazi u kontakt. Dok džojstici sa Hall efektom mogu produžiti vijek trajanja, potrebno je uzeti u obzir i druge faktore, poput temperaturnog pomaka ili dostupnog napona napajanja.
Potenciometarske palice
Uobičajeni način rada ljudi' pretvara se u klizno stanje potenciometra kroz određenu mehaničku strukturu (struktura ručke), a signal pomaka se pretvara u električni signal koji se izlazi putem potenciometra. postoje već decenijama i koriste principe Ohmovog zakona kako bi osigurali proporcionalni analogni izlaz. Joystick potenciometra sadrži nekoliko komponenti koje pri pomicanju povećavaju ili smanjuju razinu otpora unutar elektroničkog kola. Većina jedinica za prikupljanje podataka, PLC -a ili mikrokontrolera kompatibilna je sa sveprisutnom prirodom tradicionalnog potenciometra.
Električni industrijski potenciometar joystick idealna je opcija za primjene koje zahtijevaju precizno kretanje industrijske opreme ili strojeva za pomicanje. Dok joystick potenciometra nudi odlične performanse, oni imaju ograničenja što se tiče izdržljivosti. U pogledu dugotrajne izdržljivosti, ove vrste joysticka mogu imati problema s pouzdanošću zbog istrošenosti pokretnih dijelova i manje osjetljivosti na elektromagnetske smetnje ili radiofrekventne smetnje. To posebno vrijedi za potenciometre namotane žicom, ali manje za provodljive vrste plastike koje koriste glatku električnu prugu kako bi uklonile što je moguće veće trenje. Slično, vodljivi plastični potenciometri nemaju iste smetnje zbog svojstava materijala elementa.
Joysticks s Hall efektom
Za razliku od džojstika za potenciometre koji koriste elektronička kola, džojstici sa Hall efektom koriste magnetni sistem. Džojstici sa Hall efektom imaju prednost u odnosu na potenciometarske džojstike jer nema habanja zbog fizičkog kontakta sa samim senzorom. Električni džojstici s Hall efektom koriste se za industrijsku primjenu na isti način kao i tipovi potenciometara, ali se ističu u onima koji mogu imati pretjerane vibracije ili udarce. Ove primjene uključuju rudarske kamione, rovokopače -utovarivače, dizalice, bagere, bagere i drugo.
Iako postoji nekoliko prednosti upotrebe džojstika s efektom Hall -a u odnosu na potenciometarske džojstike, postoji i nekoliko nedostataka. Dostupno napajanje može biti ograničavajući faktor jer većina Hall efekata zahtijeva 5VDC ili 9 ~ 36VDC, dok potenciometar može koristiti širok raspon napona. Osim toga, postoji nekoliko ograničenja koja džojstici s efektom Halla imaju u feromagnetnom materijalu koji se koristi, jer će se njegovo magnetsko polje mijenjati s vremenom i na njega izravno utječu ekstremnije tople i hladne temperature. Ove varijacije u magnetskom polju uzrokovat će da se džojstik za Hall efekt&"zanese" i utjecati na izlazni napon. Ovo stvara neželjena odstupanja i utiče na dugoročnu pouzdanost džojstika sa efektom hale.
Zapravo, CGEC nudi Hall efekt i izlaz potenciometra u jednoj serijskoj upravljačkoj palici, kao što su serije HJ20, HJ30, HJ50, HJ60.
Odabir pravog džojstika: Hall efekat protiv potenciometra
Kada je u pitanju odabir industrijskog električnog kontrolera s džojstikom, trebate postaviti nekoliko pitanja. Sljedeća pitanja osmišljena su da pomognu i sa operativnog učinka i sa budžetskog stanovišta.
