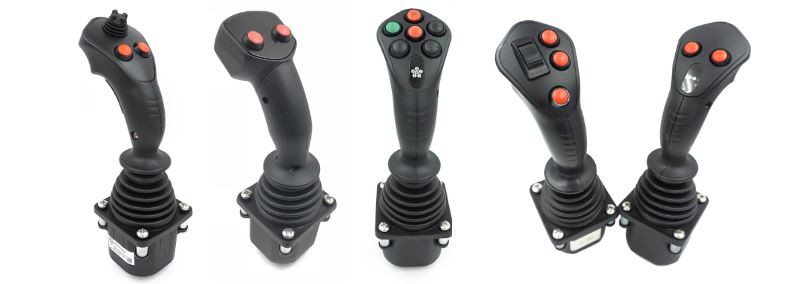

Ručni džojstik sa Hall efektom sa dugmadima
Koristeći ergonomske principe, posebno dizajnirane za industriju građevinskih mašina.
Dvije metode detekcije kutnih pomaka beskontaktnog Hallovog senzora i dugovječnog potenciometra.
Opis

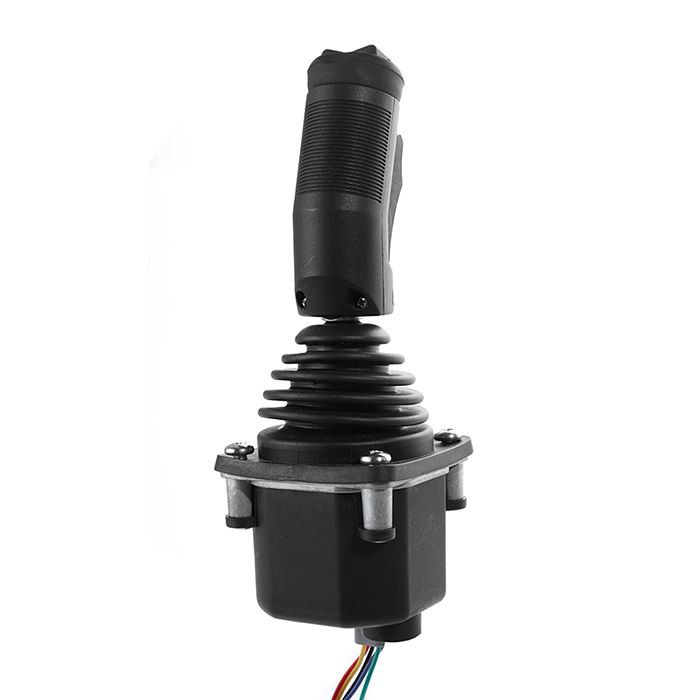

Multifunkcionalni Cobra džojstik serije HJ60
Multi-operacijski Cobra Control džojstik se može koristiti za upravljanje složenim funkcijama sa ugrađenim prekidačima na dugme, kotačićem i potenciometrom kretanja klackalice.
Karakteristike proizvoda
Koristeći ergonomske principe, posebno dizajnirane za industriju građevinskih mašina.
Dvije metode detekcije kutnih pomaka beskontaktnog Hallovog senzora i dugovječnog potenciometra.
Dostupan je izbor različitih tipova ručki.
Broj i pozicija dugmadi se mogu prilagoditi.
Opcioni izlaz CAN sabirnice.
Raspon primjene
Ova serija proizvoda se uglavnom koristi u dizalicama, utovarivačima, viljuškarima, bagerima, traktorima, kombajnima, kamionima za smeće itd.
Technical Information
Električni parametri
Tip potenciometra
Napon napajanja | & lt;36Vdc |
Ukupna vrijednost otpora | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Električni ugao | ± 18 ° |
Srednji napon | 48% ~ 52% (relativni napon napajanja) |
Srednji ugao mrtve zone | ± 2.5 ° |
Maksimalni napon potenciometra | 32Vdc |
Potenciometar omogućava maksimalnu potrošnju energije | 0.25W |
Dvoranski tip
Napon napajanja | 5,0 ± 0,5 Vdc |
Struja napajanja | & lt;11mA (svaki Hall senzor) |
Granični dozvoljeni prenapon | 20Vdc |
Obrnuti granični dozvoljeni napon | -10Vdc |
Linearna greška izlaznog napona | & lt;± 0,2V |
Prekidač smjera
Nosivost | 2mA @ 30Vdc (otporno opterećenje) |
Početni ugao | ± 5 ° |
Otpor kontakta | & lt;200Ω |
Sa pretvorbenim krugom
Opseg napona napajanja | 18 ~ 36 Vdc (U 21 ~ U 24) |
9 ~ 36Vdc (strujni izlaz) | |
Struja potrošnje energije | & lt;20mA |
Maksimalna izlazna struja | 10mA (na standardnom izlaznom naponu) |
CAN bus tip
Napon napajanja | 9 ~ 36Vdc |
CAN verzija CAN | 2.0B |
Protokol | J1939 |
konektor | 6-pinska utičnica (Deutsch) |
Micro Switch
Nosivost | 4A @ 30Vdc (otporno opterećenje) |
Vek trajanja | više od 30 miliona puta (mehanički) |
200.000 puta ili više (električni) | |
Otpor izolacije | & gt; 100MΩ (500Vdc mjerač otpora izolacije) |
Početni ugao | ± 3 ° ~ ± 5 ° |
Mehanički parametri
Ugao ljuljanja | ± 20 ° |
Način rada Automatski | povratak opruge |
Polazna sila | 5N |
Maksimalna radna sila | 11N |
Ograničavajuća sila | & gt; 300N |
Vek trajanja | & gt; 2 miliona puta (tip potenciometra) |
& gt; 5 miliona puta (Hall tip) | |
Težina | 475 g (bez gornjeg kraja) |
Parametri životne sredine
Radna temperatura -30 ℃ ~ + 70 ℃ |
Temperatura skladištenja -40 ℃ ~ + 85 ℃ |
Stepen zaštite IP65 (iznad instalacione ploče) |
Izbor proizvoda
HJ60series
Način rada
1A | jednoosni smjer naprijed-nazad |
2AP | 2-ose rade u poprečnom smjeru |
2AC | 2-ose rade u okruglom smjeru |
Proljetni izbor
L | početna sila 4,5N |
M | Početna sila 5N (zadano) |
H | početna sila 9N |
Izlazni signal
Tip potenciometra (napon napajanja je manji od 36Vdc)
P051 | 5KΩ potenciometar 0% ~ 100% Vdc izlaz napona | |
P052 | Potenciometar 5KΩ 10% ~ 90% Vdc izlazni napon | |
P053 | Potenciometar 5KΩ 25% ~ 75% Vdc izlazni napon | |
| P101 | 10KΩ potenciometar 0% ~ 100% Vdc izlaz napona |
Obični Hall tip (napon napajanja 5Vdc)
H51 | Pojedinačna Hall po osi 0,5 ~ 2,5 ~ 4,5 Vdc izlaz napona |
H52 | jedan Hall po osi 0 ~ 2,5 ~ 5 Vdc naponski izlaz |
H53 | Jedna Hall po osi 1,25 ~ 2,5 ~ 3,75 Vdc izlazni napon |
H54 | Izlaz napona za jednu halu po osi 1,0 ~ 2,5 ~ 4,0 Vdc |
H55 | Jedna Hall po osi 1,15 ~ 2,5 ~ 3,85 Vdc izlazni napon |
2H51 | Dvostruki Hall za svaku osu 0,5 ~ 2,5 ~ 4,5 Vdc izlazni napon |
2H52 | Dvostruki Hall za svaku osu 0 ~ 2,5 ~ 5 Vdc naponski izlaz |
2H53 | Dvostruki Hall za svaku osu 1,25 ~ 2,5 ~ 3,75 Vdc izlazni napon |
2H54 | Dvostruki Hall za svaku osu 1,0 ~ 2,5 ~ 4,0 Vdc izlaz napona |
2H55 | Dvostruki Hall za svaku osu 1,15 ~ 2,5 ~ 3,85 Vdc izlazni napon |
Napomene: Hall tip se također može koristiti sa širokim naponom od 9 ~ 36V, izlazni napon je isti kao gore; odabiru prethodi običan Hall tip sa"W", kao što je W2H51, koji predstavlja širok napon, redundantni Hall za svaku osu, 0,5 ~ 2,5 ~ 4,5 Vdc izlaz napona.
Sa pretvorbenim krugom
U21 | napon napajanja 18 ~ 36Vdc, -10V ~ 0V ~ + 10V izlazni napon |
U22 | napon napajanja 18 ~ 36 Vdc,+ 10V ~ 0V ~ + 10V izlazni napon |
U23 | napon napajanja 18 ~ 36Vdc, -5V ~ 0V ~ + 5V izlazni napon |
U24 | napon napajanja 18 ~ 36 Vdc,+ 5V ~ 0V ~ + 5V izlazni napon |
I21 | napon napajanja 9 ~ 36Vdc, dvožični sistem 4mA ~ 12mA ~ 20mA strujni izlaz |
I22 | napon napajanja 9 ~ 36 Vdc, dvožični sistem 20 mA ~ 4 mA ~ 20 mA strujni izlaz |
Tip CAN sabirnice (napon napajanja 9 ~ 36Vdc)
J33 | Izlaz CAN 2.0B sabirnice, adresa izvora je 33 |
J34 | Izlaz CAN 2.0B sabirnice, adresa izvora je 34 |
J35 | Izlaz CAN 2.0B sabirnice, adresa izvora je 35 |
J36 | Izlaz CAN 2.0B sabirnice, adresa izvora je 36 |
Pažnja molim: Ako želite da izaberete džojstik sa 2 can bus koji se koristi na istoj opremi, molimo odaberite 2 različite adrese izvora.
Ostalo
NA (nema izlaz analognog signala)
Mikro prekidač (nije dostupan kada je izlaz CAN sabirnice)
MS00 | bez mikro prekidača |
MS12 | sa 4A prednjim i zadnjim mikro prekidačem za položaj nije dostupan za rad u poprečnom smjeru s dvije ose |
Gornji kraj ručke
HA | HA ručka bez dugmeta na vrhu |
IMA | IMA dršku sa dugmetom na vrhu |
HD | HD ručka bez dugmeta na vrhu |
HDS | HDS ručka sa dugmetom na vrhu |
HDR | HDR ručka sa klackalicom na vrhu |
KGDN | KG ručka sa sigurnosnim prekidačem, bez klackalice |
KGDR | KG ručka sa sigurnosnim prekidačem i klackalicama |
SS | Za detalje pogledajte opis držača SS/SA/SP ručke |
Odlazni put
D | Dechi konektor (samo CAN bus izlaz) |
A | AMP konektor |
Dimenzije
Instalacija proizvoda
Električne instalacije
Deutsch (Deutsch) utičnica
Pin broj CAN izlazna boja
1 Uzemljenje (GND) crno |
2 Napajanje (VCC) crveno |
3 CAN visoko žuta |
4 CAN nisko zeleno |
5 CAN štit N / A |
6 Prazno (N / A) N / A |
AMP konektor
Interfejs sa 16 jezgara
Pin br. P Potenciometar serije H Hall serija U Pretvorni krug Napon Pretvorba napon kola
1 Prekidač prednjeg smjera na Y osi Dugmad prekidač 4 Tipkasti prekidač zajednički terminal Zajednički terminal prekidača tipke |
2 Dugme za prazno (N / A) prekidač 3 Dugmad prekidač 1 Dugmad prekidač 1 |
Potenciometar 3 X osi lijevo krajnje dugme prekidač 2 dugme prekidač 2 dugme prekidač 2 |
4 Klizni kraj potenciometra osi X Taster prekidač 1 Prekidač dugmeta 3 Prekidač dugmeta 3 |
5 Desni kraj potenciometra osi X Gornje dugme Prekidač na dugme 3 Prekidač na dugme 3 |
Prekidač srednjeg kraja potenciometra 6 X ose 5 prekidač dugmeta 5 dugmeta prekidač 5 |
Prekidač 7 X osi zajednički prekidač prekidača 6 dugmeta prekidač 6 dugmeta prekidač 6 |
8 Prekidač lijevog smjera osi X Sigurnosni prekidač Gornje dugme Gornje dugme |
9 Stražnji prekidač potenciometra osi Y 9 sigurnosni prekidač sigurnosni prekidač |
10 Y-osi potenciometar klizni kraj prekidač prekidač 10 sigurnosni prekidač sigurnosni prekidač |
11 Prednji kraj potenciometra na Y osi Prekidač tipke zajednički terminal Prekidač lijevog smjera osi X Prekidač lijevog smjera osi X |
12 Y-os potenciometar središnji kraj sigurnosni prekidač Prekidač desnog smjera X-ose Prekidač desnog smjera X-ose |
13 Prekidač Y osi zajednički kraj prazan Prekidač smjera unatrag Y osi Prekidač X osi zajednički kraj |
14 Prekidač stražnjeg smjera Y osi prazan Prekidač prednjeg smjera Y osi Prekidač stražnjeg smjera Y osi |
15 Prekidač desnog smjera X osi prazan prekidač zajednički prekidač prednjeg smjera Y osi |
16 prazno (N / A) Uobičajeni prekidač Y osi |
Interfejs sa 12 jezgara
Nožni broj P potenciometar serije H Hall serija (5V)
1 Taster prekidač 4 + 5V napajanje (suvišno) |
2 Taster prekidač 3 0V napajanje (suvišno) |
3 Taster prekidač 2 + 5V napajanje |
4 Taster prekidač 0V napajanje |
5 Gornje dugme Izlaz Y osi (suvišan) |
6 Taster prekidač 5 X osi izlaz |
7 Dugmad prekidač 6 Izlaz na osi X (suvišan) |
8 Sigurnosni prekidač Y osi izlaz |
9 Taster prekidač 9 Izlaz ose Z1 |
10 Taster prekidač 10 Izlaz osi Z2 |
11 Dugme prekidač zajedničke Z1 osi izlaz (suvišan) |
12 Sigurnosni prekidač Z2 izlaz osi (redundantni) |
※ Standardni Hall izlaz, koristite 3/4/6/8 pin izlaz
8-jezgarni interfejs
Fusnota Konverziono kolo H Hall serije
1 Mikro prekidač prednjeg smjera zajednički terminal VCC |
2 Izlaz mikro prekidača prednjeg smjera GND |
3 Izlazni terminal mikro prekidača u stražnjem smjeru izlaza osi X |
Izlaz 4 Y osi zajedničkog terminala mikro prekidača za smjer unazad |
5 Lijeva strana mikro prekidač javni kraj Izlaz kom |
6 Izlazni terminal mikro prekidača u lijevom smjeru NA |
7 Izlazni terminal mikro prekidača u pravom smjeru NA |
8 Zajednički terminal mikro prekidača u pravom smjeru NA |
